Siempre recalcamos a nuestros clientes la importancia de ubicar correctamente los pernos de anclaje durante la etapa de construcción de la cimentación en todo tipo de edificaciones metálicas. Por ello, en cada proyecto de estructura de acero entregamos los planos de cimentación, donde se indica con precisión la posición exacta de cada perno de anclaje. Cuando la base se ejecuta conforme a estos planos, el montaje de la estructura metálica se realiza de manera fluida y exacta.

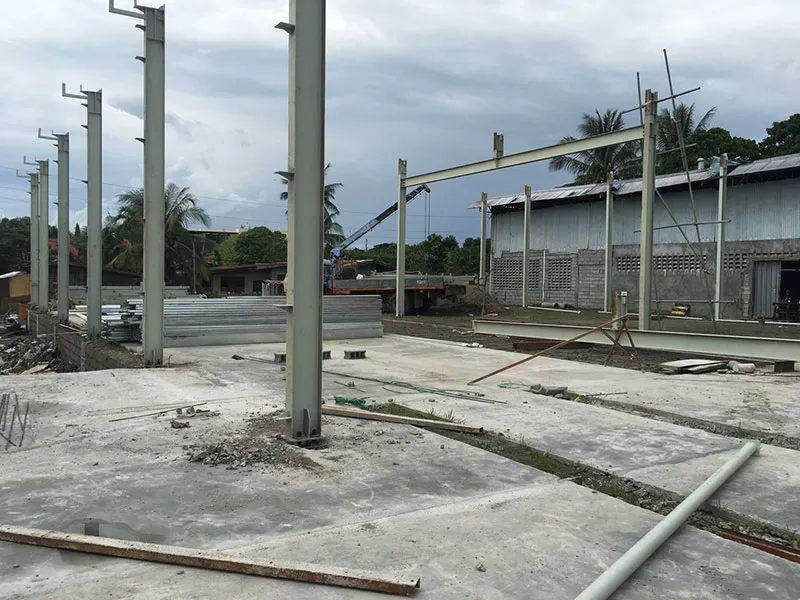

Recientemente, uno de nuestros clientes en Filipinas adquirió un almacén metálico de 912 m². Sin embargo, durante la construcción de la cimentación se presentó un inconveniente. El diseño del almacén no contemplaba una separación uniforme entre ejes de columnas, pero el cliente ejecutó todas las zapatas considerando distancias iguales entre ejes. De haberse instalado así, las vigas de los extremos habrían quedado más cortas de lo requerido, y las correas de techo, correas de muro y tensores tampoco habrían coincidido con las dimensiones previstas en el diseño.

Nuestras soluciones propuestas

Para corregir este inconveniente, le planteamos al cliente varias alternativas:

• Demoler y reconstruir la cimentación, colocando nuevamente los pernos de anclaje en las columnas de ambos lados.
• Reubicar las dos columnas laterales y utilizar anclajes químicos en lugar de pernos embebidos.

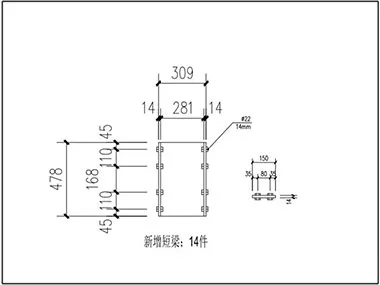

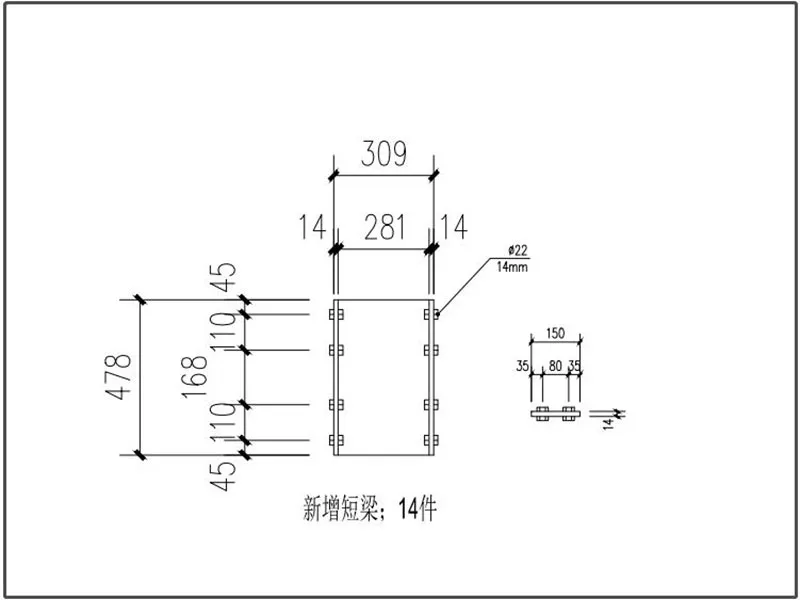

• Aumentar las ménsulas de las columnas o extender la longitud de las vigas; esta opción también implicaba alargar los tensores. Las correas de techo y de muro existentes podrían reutilizarse, pero los orificios de conexión no coincidirían, por lo que sería necesario realizar trabajos de soldadura en obra en ambos extremos.
