A lo largo de los años, hemos completado miles de proyectos de estructuras de acero, incluyendo edificios, almacenes y talleres, la mayoría de ellos de forma cuadrada o rectangular. El mes pasado, recibimos un pedido único de un cliente en Nigeria para una fábrica de forma irregular. Además, esta nueva instalación debe estar perfectamente conectada a un edificio existente. El diseño es el siguiente:

• Dimensiones del edificio de acero: 58.5 × 108.233 × 8m
• Peso: aprox. 140 toneladas
• Velocidad del viento: 110 km/h
• Carga del entrepiso: 300 kg/m²

Desde el principio, informamos a nuestro cliente que tanto el diseño como la producción de un edificio de forma irregular requerirían más tiempo que una estructura rectangular regular. Esto se debe a que los dos lados de la planta están biselados y los ángulos únicos requieren una cuidadosa consideración. Las columnas y vigas de cada lado deben diseñarse de forma independiente, ya que no están alineadas al mismo nivel.

Además, era crucial idear un método de conexión que integrara el nuevo edificio con el existente sin problemas de fugas de agua.

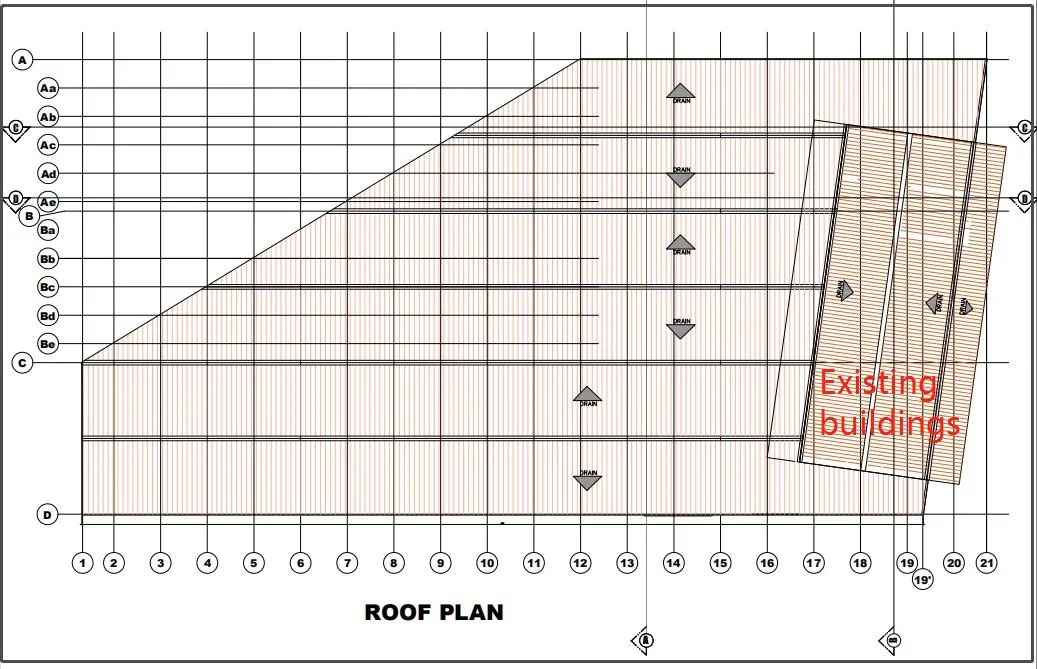

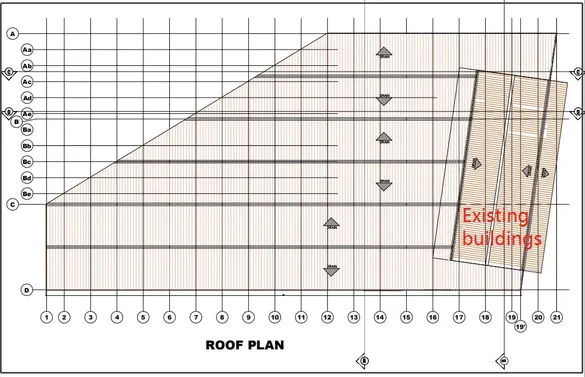

Para garantizar la precisión y evitar errores, nuestro equipo de ingeniería dedicó casi una semana a completar un conjunto completo de planos, incluyendo planos de cimentación, diagramas de análisis estructural, modelos estructurales 3D y planos detallados de fabricación. Estos se entregaron al cliente para su confirmación, y recibimos excelentes comentarios y elogios por nuestro trabajo.

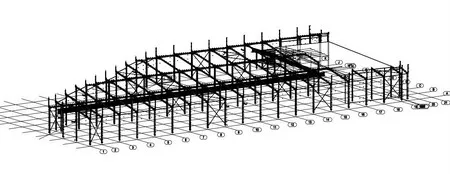

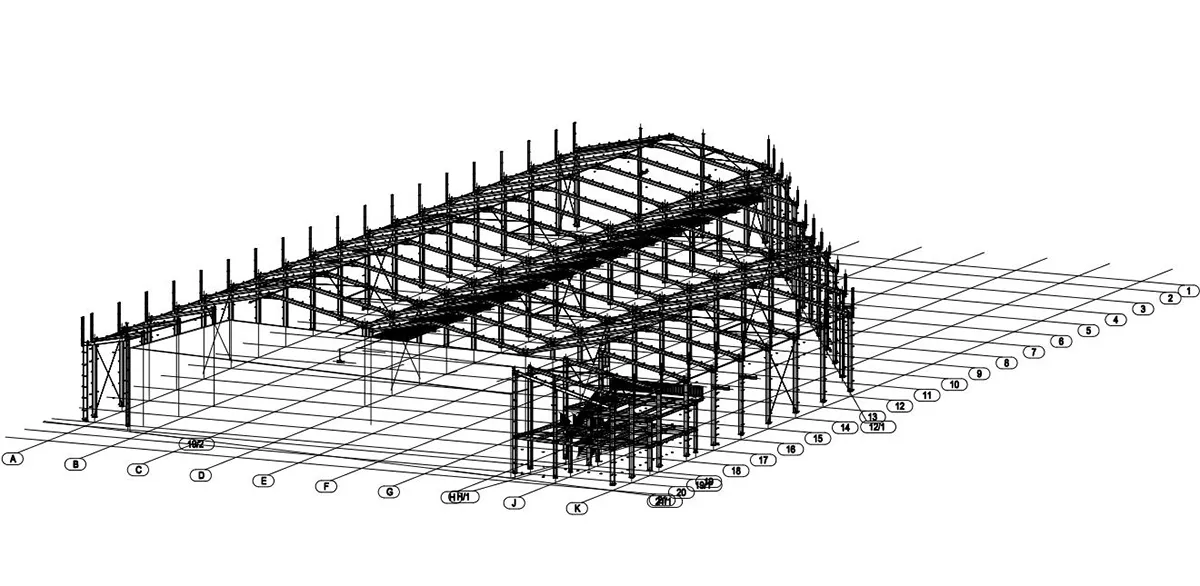

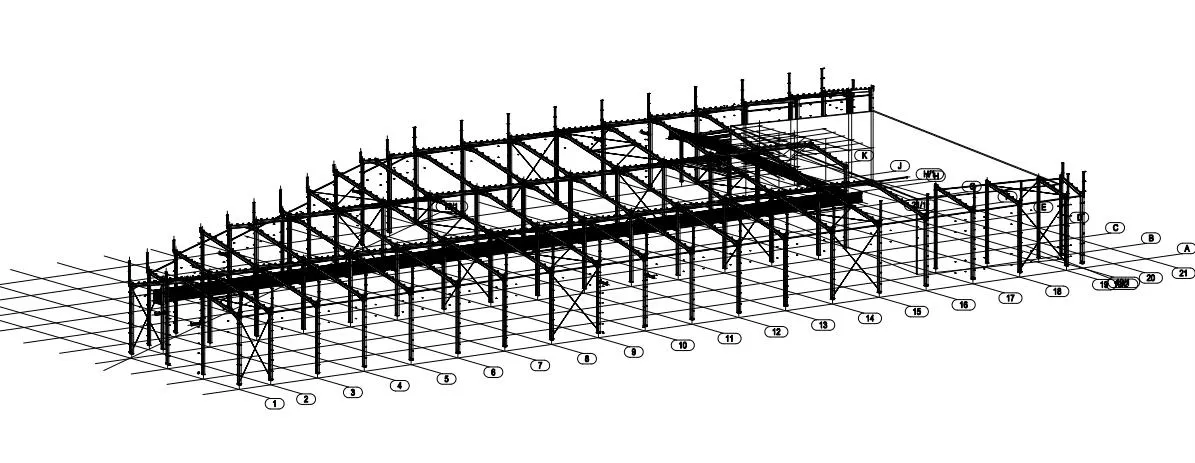

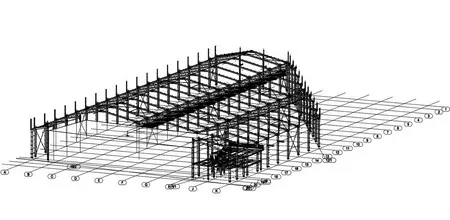

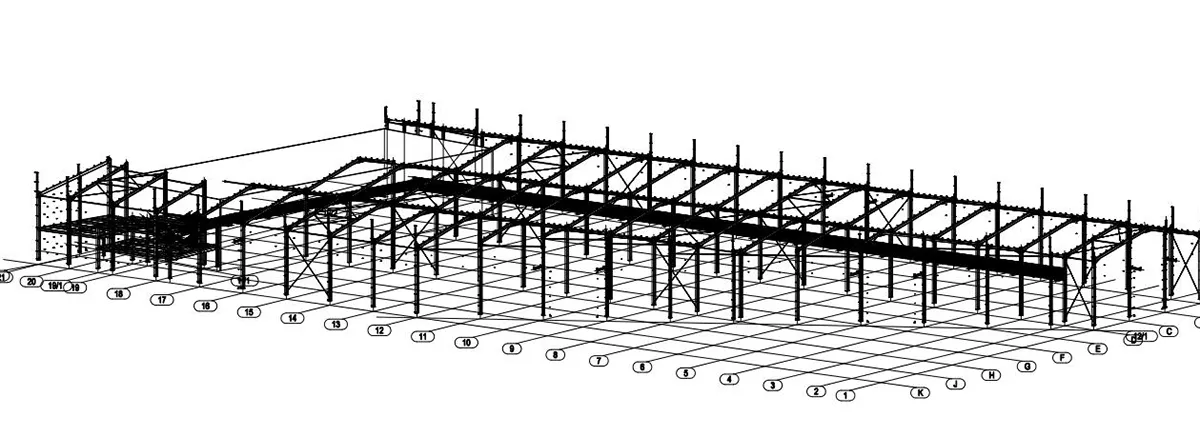

A continuación, se muestran ejemplos de los planos estructurales 3D elaborados por nuestros ingenieros. Seguiremos informándoles sobre el progreso de este proyecto y compartiendo novedades con ustedes.
